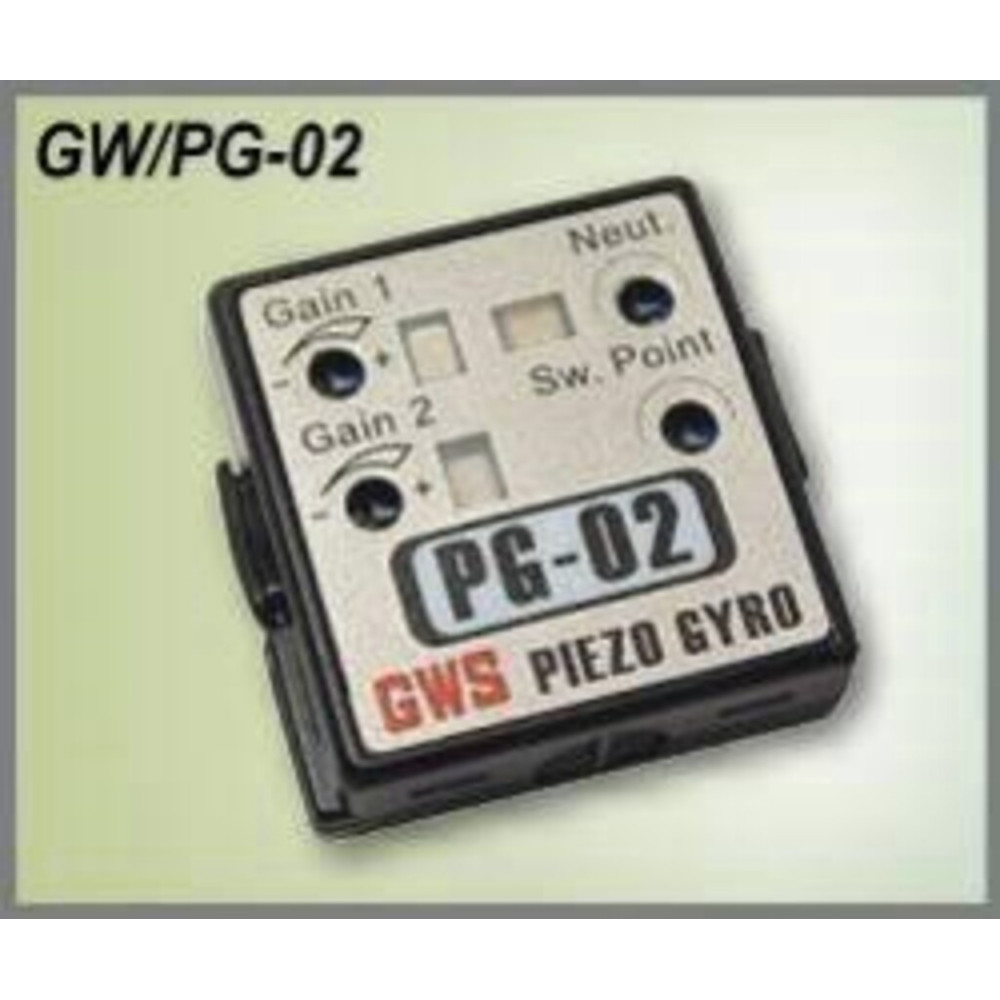

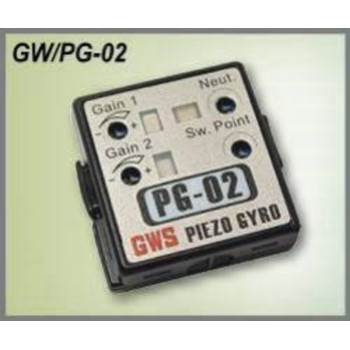

GYRO GWS PIEZO PG02 DUAL GAIN

ITEM: GW/PG-02

[DIMENSÃO] 28,5 x 26,5 x 11,0 mm (1.12x1.04x0.43 in)

[Peso] 11 g (0,39 oz)

[Peso] 13 g (0,46 oz)

[Input Voltage] 4.8V ~ 6,0 Volts

[Corrente Consumo] 30mA (em 4.8V)

[Ajuste do ganho] Dual-Ganho (controlo remoto)

[Operação Temp.] -5 ~ +50

[Aplicável R / C System] Futaba, JR, Hi-Tec, Sanwa / Airtronics, Multiplex, GWS


GWS PG-02 dupla de taxas de giro piezo instruções
Nota: Por favor, leia o manual de instruções cuidadosamente antes de funcionamento

INTRODUÇÃO
Obrigado por escolher o GWS PG-02 piezo Girobússola sistema. O PG02 foi concebido através de um novo micro piezo sensor que foi desenvolvido especialmente para este estado-da-arte giro sistema e os recursos de uma ultra-rápidos, precisos super-sistema de detecção e resposta.

PG-02 tem dupla de taxas de ganho ajustamento controlado remotamente por mudar de canal auxiliar (ou deslize) sobre o transmissor e os recursos de colisão e de uma maior incidência de resistência com o giro montar especial, mais o novo circuito projetado para melhorar a temperatura ea estabilidade neutra firmemente define o PG - 02 como novo padrão da indústria em Precision Micro Peizo Girobússola.

O PG-02's ultra-leve (uma mera 11,0 gramas) e incrível tamanho compacto permite instalação em todas as classes de helicópteros, aviões e outros veículos.

Por favor, leia este manual cuidadosamente antes de instrução operam seu giro PG-02.

INSTALAÇÃO
Fiação e Conexões (Para Helicópteros)


Desligue o servo de ser compensados a partir do receptor e ligue o conector preto do giro lá e os conectores vermelho é o de qualquer um dos canais auxiliares (de preferência sobresselentes canal com um interruptor) sobre o receptor e, em seguida, insira o conector servo giro para a porta.

Aviso:
Certifique-se de observar a polaridade correcta, quando a conexão do usuário para o giro.
Tenha especial atenção a tiro montagem e vibração absorção.
Verifique se não há fios / conectores ou outros objectos entrar em contacto com os giroscópios caso e que cablagem de / para o giro não está sob pressão. A incapacidade de observar o que poderá conduzir a fraca performance giroscópios e / ou de eventual desconexão giro em uso.

Local
Encontre a maior parte localização ideal no seu modelo de montar o giro garantindo que uma área mínima de vibração é escolhido. Siga cuidadosamente qualquer fabricantes recomendações. Por favor, certifique-se que o valor ganho, neutra e comutação ponto ajustamento taludes são acessíveis para a futura adaptação.

Montagem
Existem várias maneiras de montar o PG-02 giro na posição ideal em seus modelos.
1. Instale o giro montar utilizando os parafusos fornecidos, grommets e ilhós como o servo de montagem. Apertar os parafusos até a grommets são ligeiramente esmagados para melhor absorção choque. Cuidado para não apertar excessivamente os parafusos. Depois, basta acionar o giro sobre a montar o.
2. Aplique o fornecido fita adesiva de dois lados na parte inferior do giro e anexá-la ao seu modo firme e segura. Em seguida, encaixe para o giro sobre o monte.
3. Aplique o fornecido fita adesiva de dois lados directamente para o fundo do montante giroscópios e isso no seu modelo.

Convencionais dupla face fita não é adequado porque ele não pode absorver suficiente vibração quando utilizado com o ultra-light PG-02.

É sempre indispensável para verificar os giroscópios está em funcionamento no bom sentido que a PG-02 não é equipado com uma direcção reversão interruptor.

Se a direcção inversa é necessária, gire o giro de 180 graus.

Controle Ligação
Para obter o melhor desempenho e de resultados a partir do PG-02, é importante verificar a vinculativa para a rampa e controle sobre todos os vínculos com o seu modelo. Se nenhum problema for encontrado, você tem que remover e corrigi-las antes de o seu funcionamento, incluindo o sistema de controle de rádio PG-02 giroscópios. Lembre-tat você precisará repetir o mesmo procedimento regular.

Set-up e de ajustamento
Set-up Ajustamento
1. Ligue todos os componentes (receptor, servos, giroscópios, bateria e interruptor arnês etc), como por o diagrama de ligação e o manual de instruções do seu sistema de controle de rádio.
2. Para activar o giro PG-02, primeiro turno em seu transmissor, então o seu receptor. Normalmente, o LED bicolor terá luz vermelha e verde em simultâneo. Isso significa que a posição neutra é definida corretamente e que não precisa de ajustar o trimmer neutro.
3. Se o LED acende bicolor quer em vermelho ou em verde, que significa que a posição neutra é compensado. Vire o neutro trimmer com uma chave de fenda isoladas (não fornecida) em qualquer direção até que o LED bicolor começa a luz em vermelho e verde ao mesmo tempo. Com a adaptação dos trimmer neutro nesta forma adequada, os sinais de entrada e de saída serão sincronizados perfeitamente quando nenhum movimento é detectado pelo giro.
4. Para definir a dupla de taxas de ganho ajustamento é necessário para se conectar a qualquer um dos canais auxiliares (de preferência sobresselentes canal com um interruptor). Normalmente não é necessário ajustar a mudar quando você estiver usando o ponto 2-posição (On-Off) tem que mudar muito vasto controlo de pulso. Verifique se o LED vermelho irá passar a luz por lançando, a partir de 1 de Ganho Ganho 2 ou vice-versa
5. Quando você está indo para a utilização 3-pisition (On-Off-Neutral) mudar, é necessário ajustar a maio comutação ponto trimmer de obter ganhos dupla separadamente como o controle de pulso é relativamente estreito. Você pode selecionar a dupla de taxas de ganhos por este interruptor (On-Off-Neutro ou Neutro).

Ganho valor ajuste
O PG-02 foi ajustado de fábrica com um ganho fixação de cerca de 50%. Essa configuração é geralmente adequado para ambas as actividades desportivas e usuários avançados. No entanto, alguns ajuste de ganho a definição pode ser necessária para cumprir o giro desempenho para o modelo de forma a considerar essas variáveis como modelo tipo, rotor principal velocidade, manobra, da potência do motor, etc piloto habilidade

1. Aumentar o valor ganho (sensibilidade) ao girar o trimmer no sentido horário e diminuir o ganho ao girar o trimmer no sentido anti-horário. Para noviço helicóptero fliers, vire o trimmer 20-30 graus no sentido horário a partir do centro posição. Para perito e 3-D helicóptero fliers, vire o trimmer 20 - 30 graus no sentido anti-horário.
2. Se o seu helicóptero wags sua cauda ou caças, reduzir o ganho e voar novamente. Ajustar o ganho até que o rabo já não wags.
3. Quando aviões voando com o ganho conjunto excessivamente elevados, o controlo pode sentir lento ou excesso de sable. Quando estiver a utilizar o PG-02 para aileron ou elevador, a utilização relativamente pequena quantidade de ganhar e você será recompensado com breu e previsível de controlo e ainda pendentes modelo estabilidade em condições ventoso.

PRECAUÇÕES:
Sempre tratar o PG-02 giroscópios com cuidado, para transportar e quando operam com R / C modelos. O PG-02 precisão é peça de equipamento electrónico e apesar de extremamente robusta com um sensor pode sofrer danos se abusou, esmagadas ou maltratado. Não exponha o giro demasiado forte luz solar direta ou ouvir por muito tempo. E & OE
