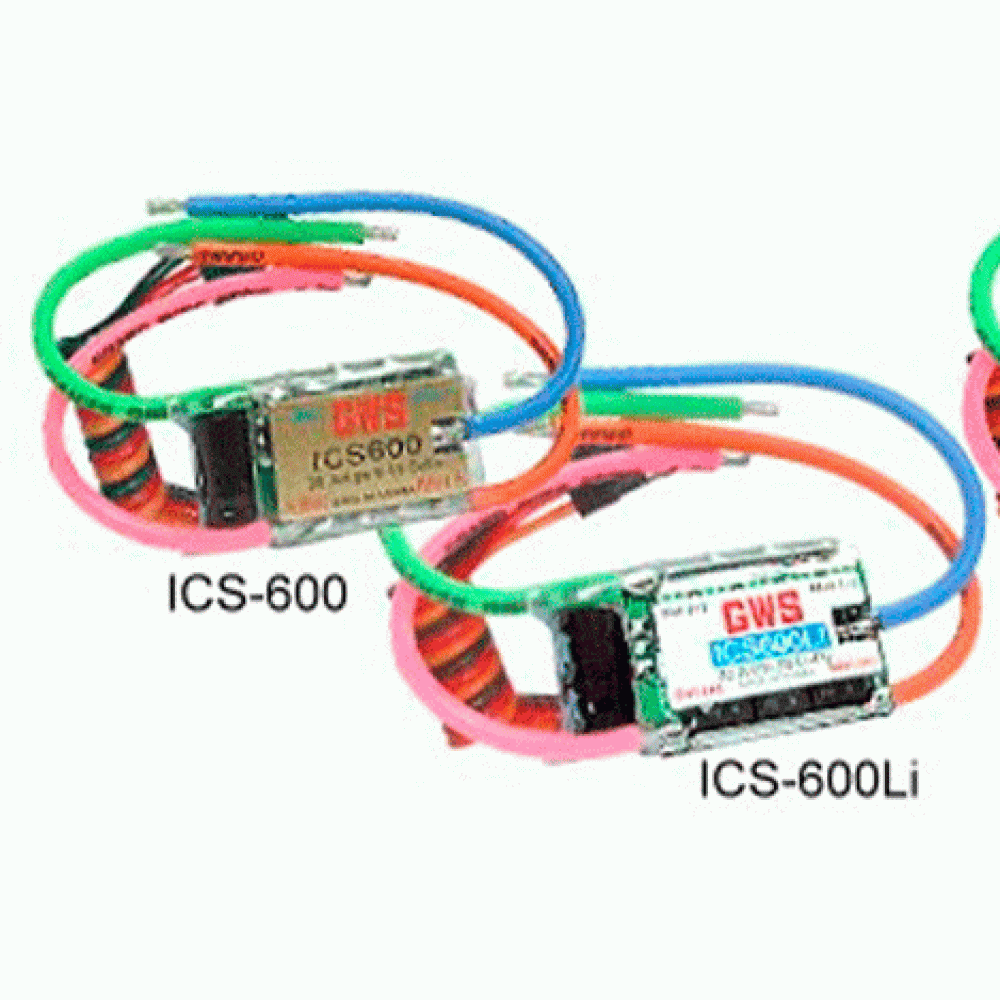

ICS600E SPEED LIPO 30~45A GWS GWESC600

O GWS "Li 'velocidade controlador especialmente concebidos para o lítio-ferro ou bateria de polímero de lítio (2S e 3S). Estes controladores têm corte automático para a detecção automática com 2 ou 3 células de bateria de Lítio. Este circuito fornece o corte tensão correta para o número de células para evitar overdischarged e, em seguida, deixando o restante capacidade para uma aterrissagem segura.


(OPERAÇÃO E PRECAUÇÕES)

1.Attach conectores adequados (opcional) sobre o motor fios com a velocidade controlador.

Caso contrário, o motor solda fios directamente para o motor. Tenha certeza que o silicone laranja fio é positivo (+) e do silicone fio azul é negativa (-). Conectores vêm com a regularidade fios, o fio vermelho é positivo (+) e do fio preto é negativo (-).

2.Attach qualidade conectores sobre o silicone fios que irá corresponder aos conectores da bateria. O silicone rosa fio é positivo (+) e do fio verde silicone é negativa (-).

3.Connect controlador da velocidade fios sinal para o receptor borboleta canal.

4.First ligar o transmissor e, em seguida, ligue a bateria.

5.Move da borboleta stick para a posição mais baixa e esperar por um segundo e, em seguida, empurre o pau para cima para iniciar o motor em funcionamento. Se você não manter o pau na posição mais baixa para um segundo, ou a tensão de entrada bateria está muito baixo (inferior a 6V), o controlador não irá ativar velocidade para sua segurança.

6.Se a motor não iria começar a correr, ajustar a borboleta remates descendente. Se a velocidade controlador ainda não se activar, desligue a bateria em primeiro lugar e transformar o seu transmissor desligado e, em seguida, invertendo o interruptor interruptor em seu transmissor. Repita o mesmo procedimento a partir de 4 de activar o controlador velocidade.

7.LED DISPLAY = off Não activar / Auto-cortados

Verde sobre = Pronto / Brake (para a versão GS)

Full throttle em vermelho

Red flash = Reset

8.Cut off - O motor corte irá ocorrer quando a tensão cair abaixo de entrada bateria 5,4 volts (2S) ou 8,1 volts (3S) por mais de metade em segundo lugar, e também ocorrer se o sinal do transmissor é perdida, ou se o ruído de rádio passa a excessive.Once motor corte tenha ocorrido, a borboleta que se deslocam para a posição de travagem (inteiro fora durante dois segundos) irá rearmar o controlador. Isto irá permitir reiniciar do motor em baixas borboleta tenha ocorrido após o corte.

AVISO: As repetidas rearranque do motor maio drenar a bateria até ao ponto em que o rádio

receptor irá parar de funcionamento, resultando em uma perda de controle do modelo.

9.For bettery eficiência e desempenho máximo que gostaria de recomendar a instalação do dissipador (fornecido).

Corte a tubulação e anexar encolher a cabeça afundar com o nome chapa (ICS-400, 600) ou potência MOS FET (ICS-300, 480).
